浅谈防火电缆

时间：2020/7/3 10:32:19　浏览：876次

  一、关于定义：

  关于防火电缆，虽然目前市场炒作大，但对于消防或防火电缆尚未见明确定义！ 业界通常同意，耐火电缆是指矿物绝缘电缆或矿物绝缘电缆。 相关标准包括GB / T13033-2007额定电压750V及以下的矿物绝缘电缆和端子，以及JG / T313-2014额定电压0.6 / 1kV及以下的金属护套无机矿物绝缘电缆和端子。 前者的耐火测试要求在950℃180min。 后者的耐火性要求为950℃180min并符合英国标准BS6387-1994。

  二、防火电缆与耐火电缆的比较：

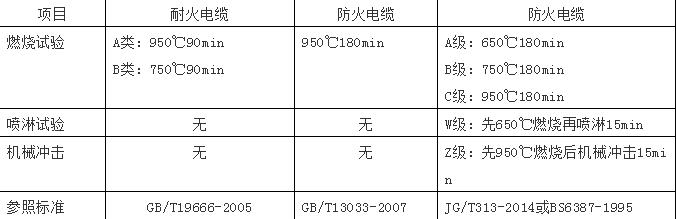

  防火电缆的耐火电缆的技术指标见下表：

  由此可以看出，耐火电缆和防火电缆的主要区别在于耐火时间要求。

  三、防火电缆的应用：

  目前有这样一种趋势，凡是防火电缆，设计院都设计防火电缆，主要原因可能是出于安全考虑，其实大可不必如此，以下来看两个规范的要求：

  1、GJ242-2011《住宅建筑电气设计规范》里是这样规定的：

  6.4.4 建筑高度为100m或35层及以上的住宅建筑，用于消防设施的供电干线应采用矿物绝缘电缆；建筑高度为50m-100m且19-34层的一类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火电缆，宜采用矿物绝缘电缆；10层-18层的二类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火类线缆。

  这里只是规定，用于消防设施的供电干线应采用防火电缆，并不是所有防火电缆必须采用防火电缆。

  2、GB50016-2014《建筑设计防火规范》里，对电缆的选型规定如下：

  10.1.5 建筑内消防应急照明和灯光疏散指示标志的备用电源的连续供电时间应符合下列规定：

  1 建筑高度大于100m的民用建筑，不应小于1.5h；

  2 医疗建筑、老年人建筑、总建筑面积大于100000m2的公共建筑，不应少于1.0h；

  3 其他建筑，不应小于0.5h。

  这是对连续供电时间的要求，A类耐火就可以满足，但是根据敷设方式的不同，规范又进一步作出了规定：

  10.1.10 消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：

  1 明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷；

  2 暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm；

  3 消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需要敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物类不燃性电缆。

  由此可以看出，两种情况下应采用防火电缆：一是明敷、二是和其他电缆敷设在同一井（沟）内，除此以外，不必采用防火电缆！所以说，是否采用防火电缆，一是要看连续供电时间要求、二要看敷设方式。

  四、现代新型防火电缆的要求：

  目前市场上的防火电缆普遍存在以下缺陷：

  1、施工难度大：一般都需要用到特殊的施工工具和特殊的连接金具；

  2、抗涡流性差：由于一般的防火电缆都采用金属护套，容易产生涡流效应，JGJ16-2008《民用建筑电气设计规范》对此做出了诸多的规定（见规范8.11.9-8.11.12）。

  因此，现代新型防火电缆必须要满足如下要求：

  1、耐火要求：950℃、180min；

  2、耐水喷淋：在燃烧的时候耐水喷淋；

  3、耐机械冲击：在燃烧的时候耐机械振动或冲击；

  4、施工方便：施工时不需要特殊的工具和特殊的连接金具；

  5、抗涡流：从电缆结构方面有效解决涡流效应的产生。
